4 osie - obrotowo jak?


seru22
Znawca tematu (min. 80)
Znawca tematu (min. 80)
Posty w temacie: 6
Posty: 81
Rejestracja: 16 sty 2009, 16:01
Lokalizacja: Tychy

#11

Post napisał: seru22 » 04 sty 2011, 18:59

Mam kolejne dwa pytania niestety:/
1. Jak wstawić jakąś geometrię na rozwinięty wałek (mam pewną geometrię w innym pliku Edgecama naszkicowaną wcześniej) i jak dodać do niej głębokość i ewentualnie pochylenie ścianek. Czy głębokośc "robimy" przed nawinięciem czy po nawinięciu
2. Robiłem niedawno pewną geometrię na płaszczyźnie XY i dałem wyciągnięcie o pewną długość, dodałem półfabrykat i zapisałem to. Teraz potrzebuję tą geometrię bez wyciągnięcia i półfabrykatu. Jak to zrobić tzn. jak oddzielić tą geometrię od reszty lub tą resztę skasować.
Może to i banalne dla znawców tematu ale jakoś nie umię tego "przejść".
Byłbym wdzięczny za wszelką pomoc



Tagi:


Rafi.imir
Specjalista poziom 1 (min. 100)
Specjalista poziom 1 (min. 100)
Posty w temacie: 2
Posty: 155
Rejestracja: 08 paź 2008, 21:24
Lokalizacja: Tarnobrzeg/Kraków

#12

Post napisał: Rafi.imir » 05 sty 2011, 18:20

Witam !
ad 1 Kolega może exportować geometrie do pliku dwg i potem wstawic sobie ja na ten wałeczek. Oczywiscie Edgecam musi byc z odpowiednia licencją aby ta funkja był aktywna. (Zapisz jako i zmieniemy typl pliku na dwg). Co do tej głębokości i pochylenia scianek... na kij ci to ?? Głębokość i ewentualne pochylenie scianek definujesz w odpowiedniej zakładce cyklu.
ad 2 Sposobów jes duzo. Półfabrykat jesli jest na oddzielnej warstwie to go poprostu usuń.
jesli masz wyciagniecie to tez moze klinac w pojedyncza krawedz i ja usunać. (Jak jest jakas ciągłosc to mozesz ją rozbić). Najlepiej zaznaczyć sobie te krawędzie które nas interesują, kliknąc na nie dwa razy i polu warstwa wybrac jakaś inna warstwę.

To tak na szybko, inne sposoby mi do głowy nie przyszły a pewnie moze i są jeszcze jakieś :)
Pozdrawiam

seru22 pisze:Mam kolejne dwa pytania niestety:/
1. Jak wstawić jakąś geometrię na rozwinięty wałek (mam pewną geometrię w innym pliku Edgecama naszkicowaną wcześniej) i jak dodać do niej głębokość i ewentualnie pochylenie ścianek. Czy głębokośc "robimy" przed nawinięciem czy po nawinięciu
2. Robiłem niedawno pewną geometrię na płaszczyźnie XY i dałem wyciągnięcie o pewną długość, dodałem półfabrykat i zapisałem to. Teraz potrzebuję tą geometrię bez wyciągnięcia i półfabrykatu. Jak to zrobić tzn. jak oddzielić tą geometrię od reszty lub tą resztę skasować.
Może to i banalne dla znawców tematu ale jakoś nie umię tego "przejść".
Byłbym wdzięczny za wszelką pomoc
Jeśli pomogłem kliknij odpowiedni przycisk :)


seru22
Znawca tematu (min. 80)
Znawca tematu (min. 80)
Posty w temacie: 6
Posty: 81
Rejestracja: 16 sty 2009, 16:01
Lokalizacja: Tychy

#13

Post napisał: seru22 » 06 sty 2011, 13:06

Jak będę mógł to od razu sprawdzę ale nie wydaje mi się żebym mógł zapisać jako dwg, mam tylko igs stl ppf i dxf o ile pamiętam, ale chyba dxf też może być.Wybrać potem wstaw....? komponent? i jak to zrobić by element wstawiany znalazł się na rozwiniętej płaszczyźnie ? Jest tam kilka opcji do zaznaczenia. Trzeba definiować nowe zero na powierzchni rozwiniętej czy jak??
Co do usuwania warstwy z półfabrykatem to nie da się usunąć warstwy na której coś jest(o ile mnie pamięć nie myli)

Mógłby ktoś wytłumaczyć dokładnie tą opcje wstawiania geometrii z pliku na rozwinięty wałek

Awatar użytkownika

cinek_80
Specjalista poziom 1 (min. 100)
Specjalista poziom 1 (min. 100)
Posty w temacie: 11
Posty: 245
Rejestracja: 03 gru 2008, 19:12
Lokalizacja: Przemyśl to sobie...

#14

Post napisał: cinek_80 » 06 sty 2011, 18:58

Witam,

1. Żeby usunąć warstwę musi najpierw być usunięta jej zawartość (np. półfabrykat, cechy, krawędzie itp.),
2. Żeby wstawić wcześniej zrobioną geometrię z jednego pliku Edgecam do drugiego nie trzeba eksportować np. do dxf, wystarczy usunąć z wstawianego pliku wszystkie zbędne elementy i pozostawić właściwą geometrię. Następnie Plik/Wstaw/Część i wstawione.
3. Żeby wstawić element na płaszczyznę rozwiniętą to wystarczy przesunąć wstawiony element w odpowiednich osiach o odpowiednie wartości. Znając średnicę rozwiniętego wałka będziesz wiedział o ile należy przesunąć element.

Pozdrawiam,
Nudzisz się, zajrzyj to nic nie kosztuje, może i Ciebie coś zainteresuje, a później... zaprocentuje ;)
Niestety, nie zajrzysz bo kazali usunąć...


seru22
Znawca tematu (min. 80)
Znawca tematu (min. 80)
Posty w temacie: 6
Posty: 81
Rejestracja: 16 sty 2009, 16:01
Lokalizacja: Tychy

#15

Post napisał: seru22 » 06 sty 2011, 22:35

Kurde, ale to banalne. Czasami mnie chyba jakieś zaćmienie dopada. Dzięki .
Pewnie będę miał jeszcze jakieś pytanie dotyczące tego zagadnienia gdyż jutro się tym zajmę i zobaczymy co jeszcze po drodze wyskoczy
Pozdrawiam

[ Dodano: 2011-01-07, 18:38 ]
Dobra Panowie,no więc tak: Mam już geometrię nawiniętą na wałek i jak teraz wstawić tam obróbkę? Próbowałem tą geometrię wyciągnąć ale jakoś dziwnie to wygląda poza tym przy obróbce pisze mi że nie leży w płaszczyźnie zera.
dodam że udało mi się jedynie obrobić ów napis cyklem rowki, ale nie o to chodzi

Awatar użytkownika

cinek_80
Specjalista poziom 1 (min. 100)
Specjalista poziom 1 (min. 100)
Posty w temacie: 11
Posty: 245
Rejestracja: 03 gru 2008, 19:12
Lokalizacja: Przemyśl to sobie...

#16

Post napisał: cinek_80 » 11 sty 2011, 22:27

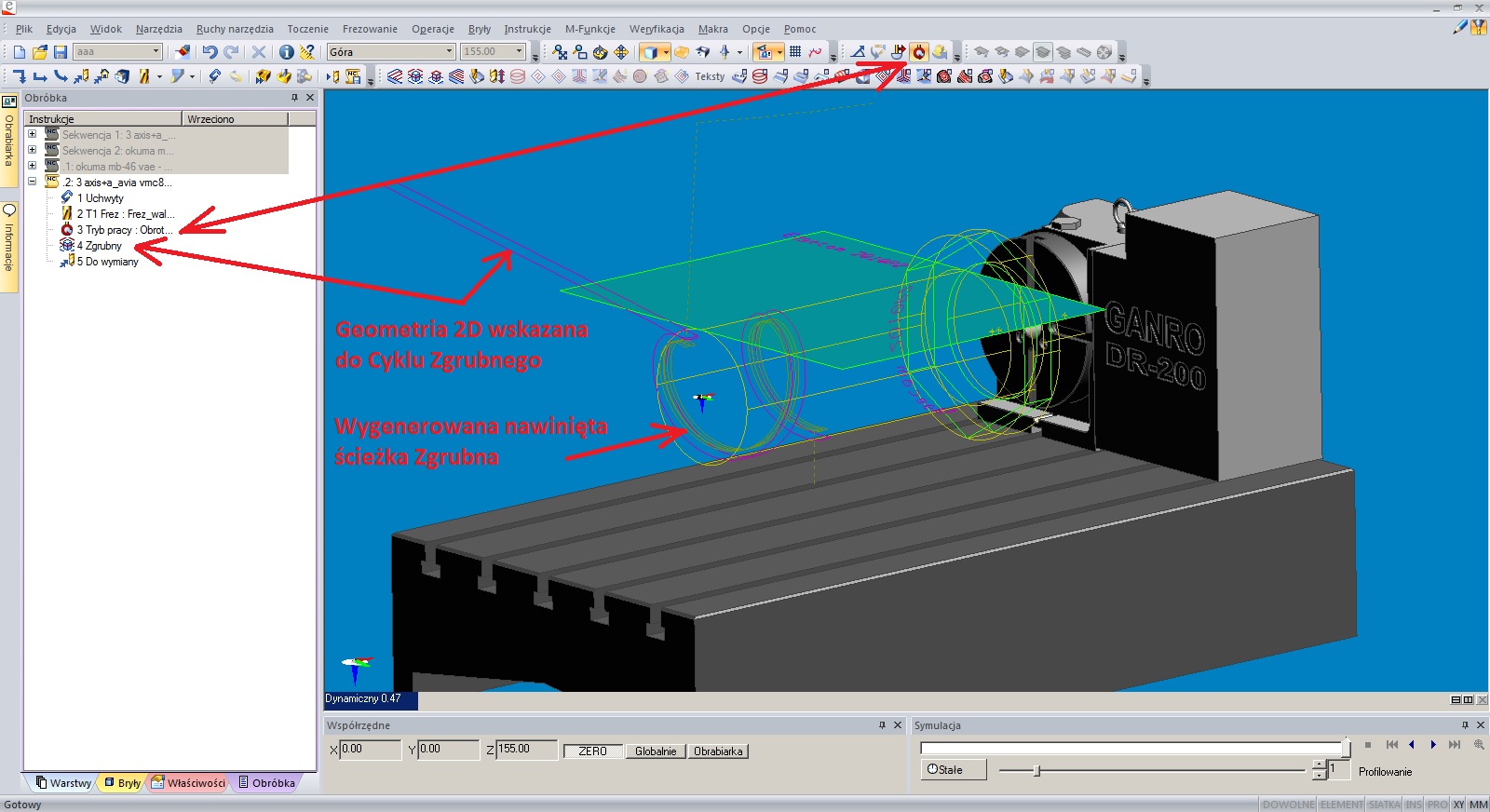

Kolego wstaw sobie po wybranym narzędziu a przed danym cyklem obróbczym z M-funkcji --->Tryb obrotowy. Inaczej program nie będzie wiedział że chcesz to robić przez nawinięcie z wykorzystaniem osi obrotowej...

Obrazek
Nudzisz się, zajrzyj to nic nie kosztuje, może i Ciebie coś zainteresuje, a później... zaprocentuje ;)
Niestety, nie zajrzysz bo kazali usunąć...


seru22
Znawca tematu (min. 80)
Znawca tematu (min. 80)
Posty w temacie: 6
Posty: 81
Rejestracja: 16 sty 2009, 16:01
Lokalizacja: Tychy

#17

Post napisał: seru22 » 12 sty 2011, 18:02

Już dziś sobie poradziłem z tym . Nie chodziło o tryb obrotowy bo to miałem. Nie potrzebnie dawałem wyciągnięcie tego tekstu w głąb wałka. Dziś dałem bez wyciągnięcia i odpowiednio ustawiłem poziomy i poszło:) Chyba o to chodziło gdyż zrobiłem to wszystko na nowo od początku i bez wyciągania.
Jeszcze jedno: Wy to robicie na frezarce, a jak to jest z tokarką z narzędziami obrotowymi?
Jak wybieram narzędzie promieniowe frez to zmieniają mi się osie i oś freza to ośZ(a u mnie powinna to być oś X) . Czy muszę w związku z tym tworzyć nowe zero? czy jak? Jak to zrobić aby osie pozostały nie zmienione

Awatar użytkownika

cinek_80
Specjalista poziom 1 (min. 100)
Specjalista poziom 1 (min. 100)
Posty w temacie: 11
Posty: 245
Rejestracja: 03 gru 2008, 19:12
Lokalizacja: Przemyśl to sobie...

#18

Post napisał: cinek_80 » 13 sty 2011, 14:53

W toczeniu z narzędziami napędzanymi sprawa jest również prosta i postępujesz podobnie jak we frezowaniu.

1. Przejdź do środowiska toczenia ZX,
2. Ustaw aktywne ZERO rysunkowe ---> Osiowy,
3. Narysuj przykładowy okrąg np. R=50,
4. Wyciągnij na np. 150mm
5. Rozwiń walec wskazując odpowiednią krawędź i wybierz jako oś rozwinięcia oś Z,
6. Powinieneś mieć już rozwiniętą płaszczyznę i utworzoną nowe zero rysunkowe Wrap0, ustawiając je jako aktywne możesz rysować swoją geometrię do nawinięcia na wałek,
7. Zwijając geometrię również wybierz jako oś zwinięcia oś Z,
8. Cieszysz się z wykonanego zadania.

Pozdrawiam.
Nudzisz się, zajrzyj to nic nie kosztuje, może i Ciebie coś zainteresuje, a później... zaprocentuje ;)
Niestety, nie zajrzysz bo kazali usunąć...


seru22
Znawca tematu (min. 80)
Znawca tematu (min. 80)
Posty w temacie: 6
Posty: 81
Rejestracja: 16 sty 2009, 16:01
Lokalizacja: Tychy

#19

Post napisał: seru22 » 13 sty 2011, 18:17

Chyba chodziło o to:
"2. Ustaw aktywne ZERO rysunkowe ---> Osiowy "
bo wszystko inne robiłem tak samo jak Ty.
Dzięki za całą pomoc w tym temacie


los_harros
Nowy użytkownik, używaj wyszukiwarki
Nowy użytkownik, używaj wyszukiwarki
Posty w temacie: 5
Posty: 7
Rejestracja: 28 cze 2011, 11:41
Lokalizacja: Warszawa

#20

Post napisał: los_harros » 28 cze 2011, 11:52

Witam Wszystkich serdecznie :)

Mam takie pytanie dotyczące tej tematyki używam EdgeCam 2011
W jaki sposób rozwija sie powierzchnie z wałka ( przedmiot bede mial zamocowany w podzielnicy) i tworzy sie na niej elementy które juz są na tym wałku :) np proste linie w "biegnące" w poprzek?
