Wal maszynowy

[dawid123]

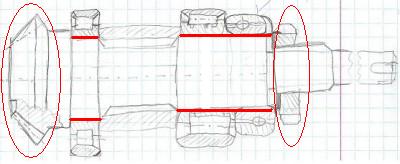

Witam. Potrzebuje pomocy. Mianowicie mam do narysowania wal maszynowy. wykladowca podal srednice=50. do tej srednicy nalezy dobrac z tabeli dlugosc. Glownie chodzi mi w ktorym miejscu na wale mam narysowac ta srednice i gdzie znajduje sie kolo zebte.



Prosze o pomoc

[sebus91]

polecam Dobrzańskiego Rysunek Techniczny Maszynowy (str.134-136 rysowanie osi, wałów, łożysk, sprzęgieł i hamulców)

[dudis69]

Witam.
Średnica wału, to ta średnica gdzie osadzone są łożyska główne
Koło zębate znajduje się tam gdzie Kolega je naszkicował..., to z żąbkami
Starość nie radość wzrok już nie ten, szkic do dup..., zdjęcie do śmieci
